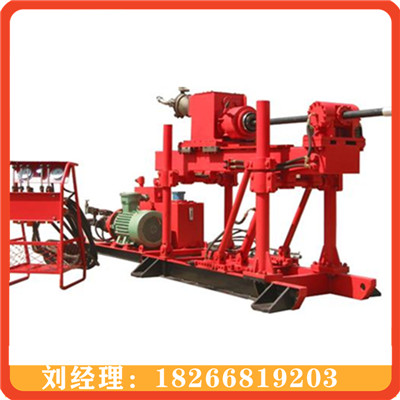

ZDY坑道钻机 全液压坑道钻机
ZDY1000型系列煤矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、探水孔、地质勘探孔以及其它工程钻孔。可用于岩石坚固性系数f≤7的各种煤、岩层钻孔。配置适当的钻头、钻杆等钻具还可进行取芯、松软煤层钻孔等工程作业。
参数名称\\型号规格
ZDY1000钻机
钻进深度（m）300/200
开孔直经（mm）115
终孔直经（mm）65175
钻杆直经（mm）50
钻孔倾角（0）0~±90o
额定转速（rpm）75/205
额定扭矩（N.m）1000/400
给进力（KN）63
起拨力（KN）43
给进行程（mm）850
电机功率（KW）18.5
主机外形尺寸（mm）( 长×宽×高）2000×800×1600
主机重量（不含钻杆）(kg) 约1300
该钻机的特点是：
1、动力头全液压组合式钻机。分体积木式结构，方便井下运输、移位、安装。
2、独特的液压系统，双泵、液压卡盘，液压夹持器夹卸钻杆，安全，方便，省力。

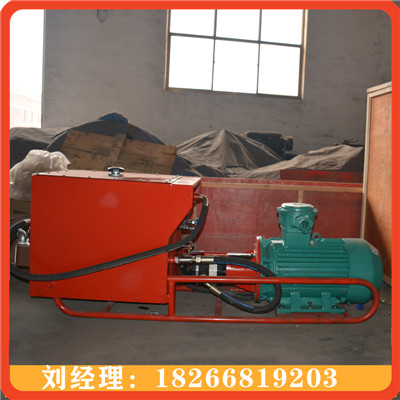

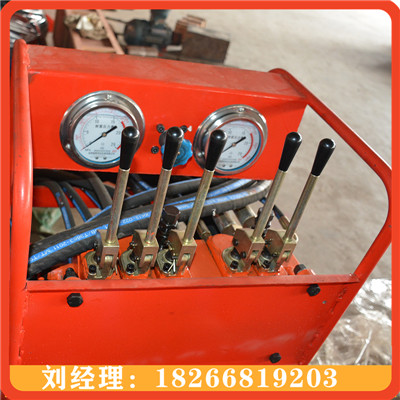

3、钻机由液压泵站、动力头、机架、操作台、立柱支承等部件组成，工作时用高压油管联接，远离井口操作，安全。
4、液压系统设计成熟、简单、可靠，容易掌握，发生故障时便于分析解决。
5、双立柱或四立柱支承，一次锚固可钻多孔，重量轻，效率高，适用性强。

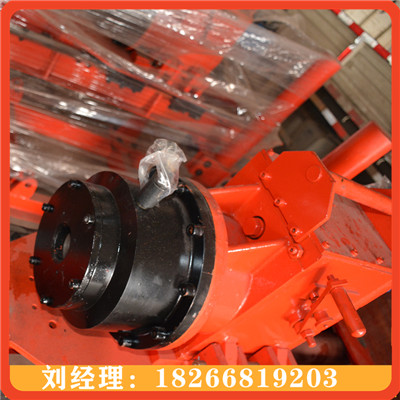

电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。
1、ZDY系列钻机出厂标准配置中钻头切削刀片为硬质金片，适用岩层硬度f≤7，如用户钻孔岩层硬度f＞7时，订货时需要说明。根据岩层硬度选择增配不同形成的PDC金刚石复合片钻头。
联系人：刘衬
电话;18266819203(微信）
座机：15725375016
2、ZDY系列钻机出厂配套按无芯钻孔工艺配置钻头和钻杆。如果用户采用取芯钻孔工艺时，订货时需要说明，根据取芯钻孔直经，选择增配取芯钻头，岩芯管以及其它必需的配套件。
3、井下钻孔，孔位变动致使钻机频繁移位时，钻孔巷道有轨道，可为用户配套钻机可移动支撑轨道车，但订货时需要说明并提供相应的数据资料（巷道高度、轨距、巷道宽度等。）
4、ZDY系列钻机出厂不配置输送冲洗液用泥浆泵，用户如需用应订货时说明增配。
5、ZDY系列钻机出厂配套的钻杆直径为φ42、φ50、φ63、φ73。如果用户配套螺旋钻杆时订货时需要说明。
6、ZDY系列钻机配套电机电压为380/660v如用户电源为660/1140v，订货时需要说明。
