皮带撕裂检测装置
纵向撕裂检测仪产品介绍：主要用于检测各种规格型号的带式输送机胶带纵向撕裂（恶性事故），当胶带发生纵向撕裂时能及时发出停机信号以防止撕裂事故扩大化，给用户造成严重损失。停机信号、线路监控、故障自检、联网通信等。 产品适用于电力、煤矿、建材、码头、冶金等行业，专门从事散料输送的各种带式输送机。
ZL纵向撕裂检测仪结构特征:
皮带撕裂检测装置安装方式
联系人：刘衬
电话;18266819203(微信）
座机：15725375016
本装置由感知器和控制箱组成，一台控制箱可与3-4个感知器配套使用.
ZL纵向撕裂检测仪工作原理：
1．该检测仪基本原理是用运算放大器的负输入一个稳定偏置，用以保证防止不必要的干扰，当运算放大器因传感器接通而正向输入时，因而输出改变状态，继电器吸合（或者断开）输出一个开关量.
2．本系列保护装置适用各种不同规格的胶带机，一台控制箱可与2-4个感知器配套合用，安装时无须对胶带进行加工.

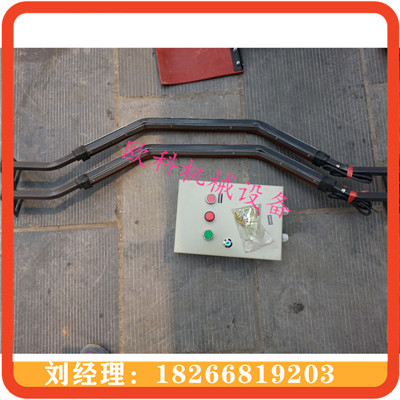

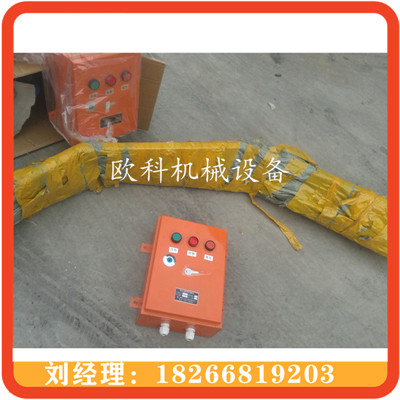

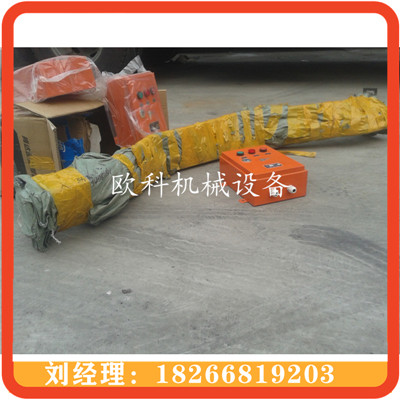

ZL纵向撕裂检测仪是由控制箱和感知器组成，一根感知器带两个安装支架.
一个控制箱带4根感知器.
一般选用的就2根或者4根感知器
1、ZL-B-I型感知器安装：本检测器安装支架由用户自行配置，用户可根据感知器的安装孔的大小和其规格尺寸的要求安装。安装时将感知器固定在带式输送机导料槽下端的上胶带下面，安装的数量应以需安装部位胶带下托辊数为准，并且保证感知器处于托辊前5-10mm，并在胶带有载时保持感知器与胶带底面距离5-10mm。
2、ZL-B-II型感知器的安装：本检测器安装支架出厂时已配置好，安装步骤如下：a、将支承件焊接在胶带机机架上，使两侧支撑件保持在同一水平面上。
b、将托架用螺栓固定在支撑架上
c、将横梁固定在内侧托架上
d、将感知器放在横梁上，感知器两端各焊一块固定方块用螺栓固定在机架上
e、将连接板固定在横梁上，将感知器与连接板焊在一起。
控制箱感知器纵向撕裂检测仪 纵向撕裂保护装置
