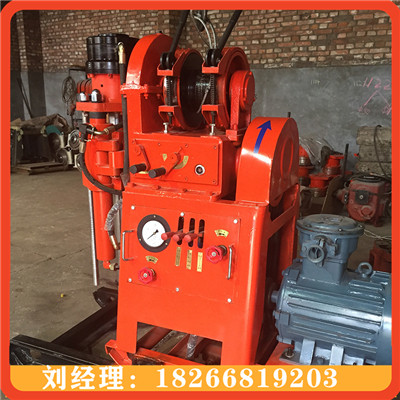

地质钻探钻机 煤矿探水钻
YJ-380/210液压架柱式回转钻机，结果简单合理，技术先进，适用于各种复杂条件及岩层巷道下的放顶钻孔、地质资料孔放水孔、电缆孔、瓦斯排放孔等范围，工艺适应性强、操作安全可靠、解体性好、搬运方便等特点。回转装置连接的滑架可在托架上移动，油缸推进行程分为：1300mm、1900mm，具有广泛的适用性。
ZYJ-380/210液压架柱式回转钻机参数：
1.主机部分
项目 单位 参数
额定压力 MPa 12.5/8
额定转矩 N.m 380
额定转速 r/min 210
ZYJ架柱式液压回转钻机推进力 KN 10
钻孔方位 度 90
钻孔深度 M 200
钻孔速度 mm/min 100
推进行程 mm 1300/1900
硬度 f 10
适应钻杆 mm 42-50
钻孔直径 mm 65-113
主机重量 kg 185
*小/*大高度 mm 1800/2300/2800
2.泵站部分
项目 单位 参数
ZYJ420地质钻探钻机防爆电动剂 YBK2-160l-4 15KW
电机电压 V 380/660
额定电流 A 31.1/17.4
液压泵 ml/r 40/10
额定压力 Mpa 15/10
额定流量 L/min 73/18
电机额定转速r/min 1460
有效容积 L 200
泵站重量 kg 330
泵站尺寸 mm 1350*550*950
ZYJ架住式液压回转钻机结构介绍
液压回转钻机由主机、架柱、泵站和液压推进装置四部分组成。ZYJ架住式液压回转钻机能够分别与可对接螺旋钻杆、麻花钻杆和六方钻杆方便连接。ZYJ架住式液压回转钻机架柱的立柱可沿轴线做旋转、横梁可沿垂直方位做旋转。ZYJ架住式液压回转钻机根据侧帮锚杆锚索孔位距离底板的高度不同，钻机可在所需范围内任意调整
ZYJ-350煤矿用坑道钻机采用机械传动液压给进。结构简单，体积小，重量轻，操作方便， 性能可靠。巷道取芯钻机配有液压卡盘及液压给进油缸。本深孔取芯钻机用于地铁隧道，电缆沟坑道、基坑打孔注浆。地面地质勘探楼房地基加固及煤矿、铁矿、金矿井下各种角度探水探煤堵水抽放瓦斯。
